UWB数传通信功能演示

一、产品与技术介绍

超宽带（Ultra Wide Band，UWB）技术是一种无线载波通信技术，它不采用正弦载波，而是利用纳秒级的非正弦波窄脉冲传输数据，因此其所占的频谱范围很宽，所以叫超宽带。

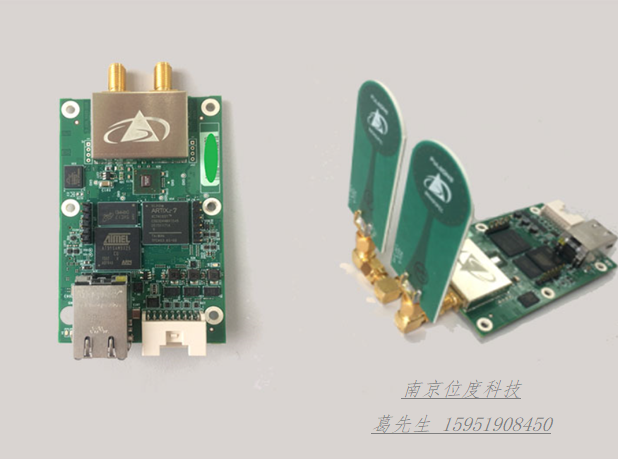

南京位度科技的P440 UWB模块（以下简称P440）工作频段为3.1~4.8GHz，发射功率仅为0.05mW，功耗低于3W，主要功能有通信、精准测距、组网（Aloha与TDMA）、定位（2D与3D）、单基地雷达、多基地雷达。本文主要对其通信功能进行演示，并包含精准测距的测试。

二、测试准备

P440模块2台，编号分别为100和101，前者为主发端，后者为响应端；

UWB天线2副；

电脑1台，含演示软件。

三、测试方案

1、 通过演示软件分别将100和101设置为数传/测距模式，双方通信间隔时间设为1000ms，并让100向101发送通信内容。最终结果在模块101上查看。

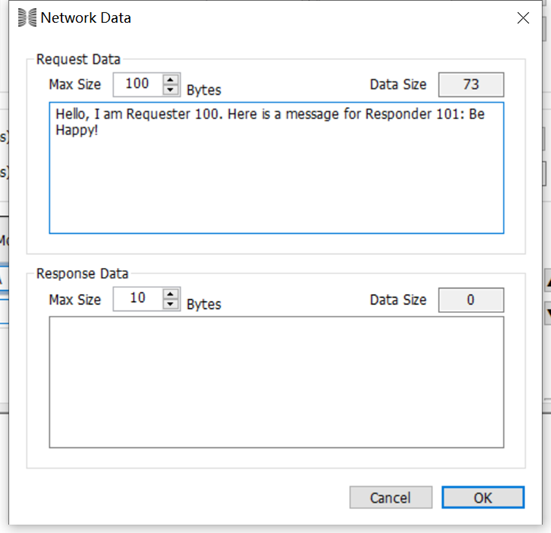

2、 在输入通信内容前，需先设置容量，以确保模块在满足传输数据量要求时能够缩短最小通信间隔时间。本次实验中通信内容如下：

3、 两端模块设置好后，将100放置在远端。然后将电脑与101连接，打开演示软件。

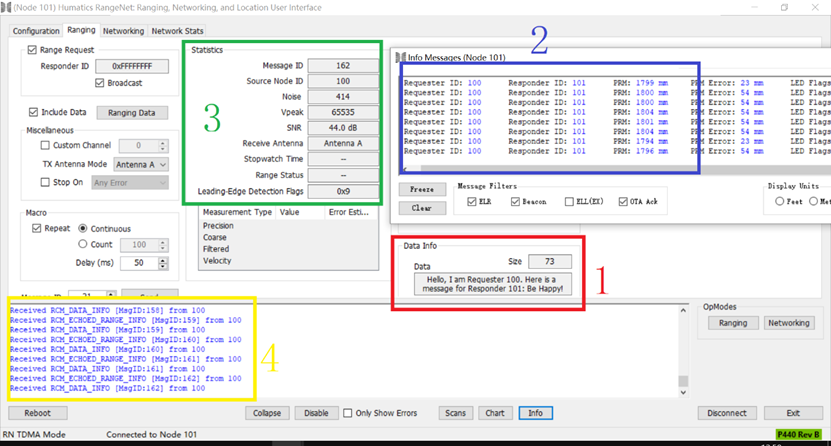

4、 通过演示软件，可以在下图的区域1中看到100发送的数据：

Hello, I am Requester 100. Here is a message for Responder 101: Be Happy!

5、 在演示软件中，还可以在区域2中看到模块距离，在区域3中看到通信质量数据，在区域4中看到主机与模块间的数据流情况。

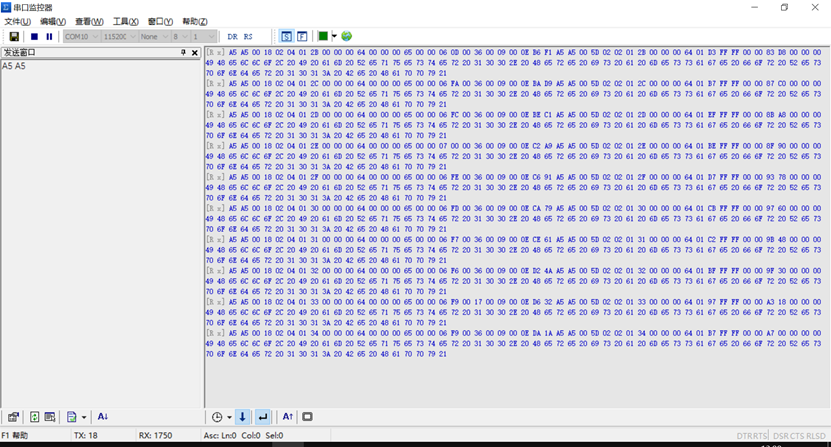

6、 如果我们关闭演示软件，打开串口助手，可以看到P440模块更详细的数据流。无论是距离还是通信数据，在模块中均通过16进制表达：

P440模块开放几乎所有的功能相关接口，有成套的API解释文档，使用者可据此进行二次开发。

四、实验结论

1、 P440模块能够进行高效的数据传输；

2、 P440模块的测距功能可以进行精准测距。

3、 P440模块开放API，可供使用者二次开发。
