天车定位系统天车测距定位系统

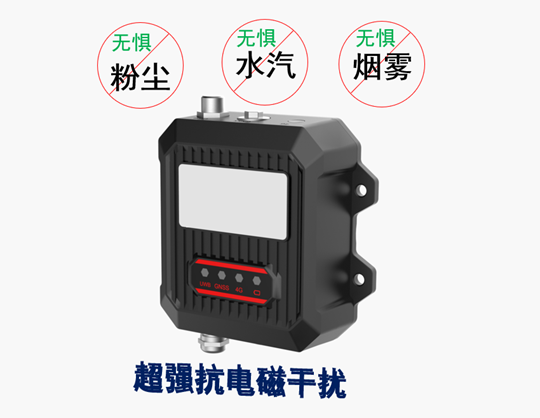

概述位度科技UWB模块是一款基于超宽带（UWB）技术的微波射频设备，可进行远距离无线测距和定位。该产品具有测距精度高（±20厘米），测距稳定，无累计误差，粉尘、水汽不影响测距精度，抗电磁干扰，IP67防尘防水，工业级365*24h连续工作，安装简单，使用过程中不需要校准等突出特点，该产品已被广泛应用于各种工业环境，产品广泛应用于工业4.0、电厂、监狱、管廊、隧道、展厅等众多领域，可以用于天车定位，斗轮机定位，有轨设备定位，龙门吊定位等，可实现1对1或者多对多的相互测距。 天车定位系统如下图所示我们在轨道上安装基站2002作为坐标原点，大车上安装2003基站，小车上安装2001基站，那么2003和2002的实时距离就是大车Y坐标，2003和2001的实时距离就是小车实时X坐标，通过实时测距我们就能知道小车的实时位置（x,y）坐标了。

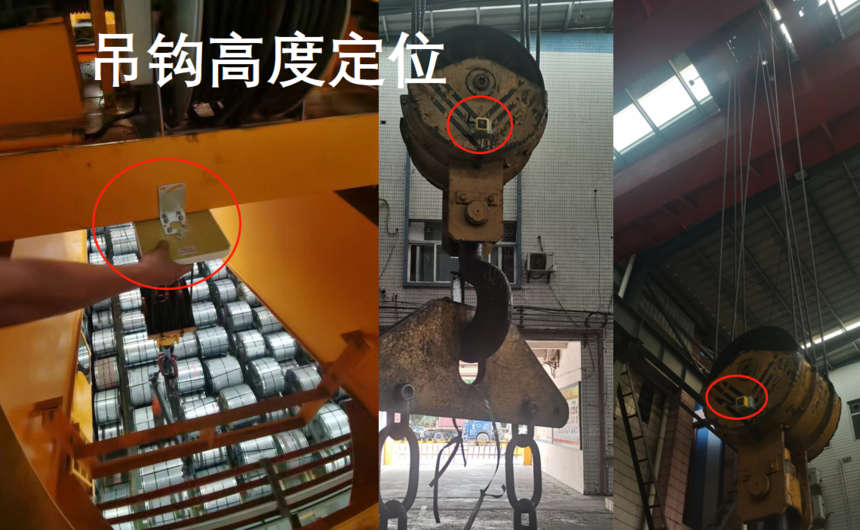

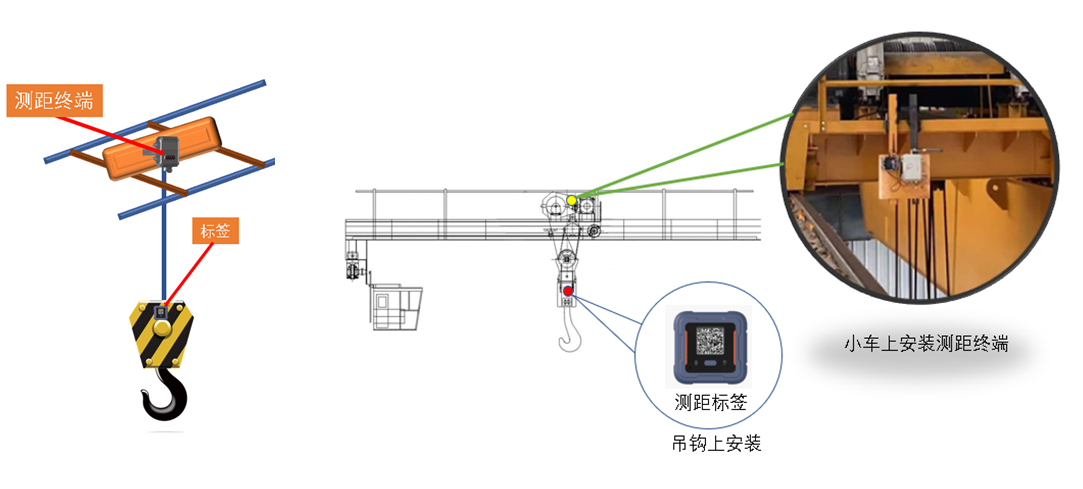

吊钩高度定位原理

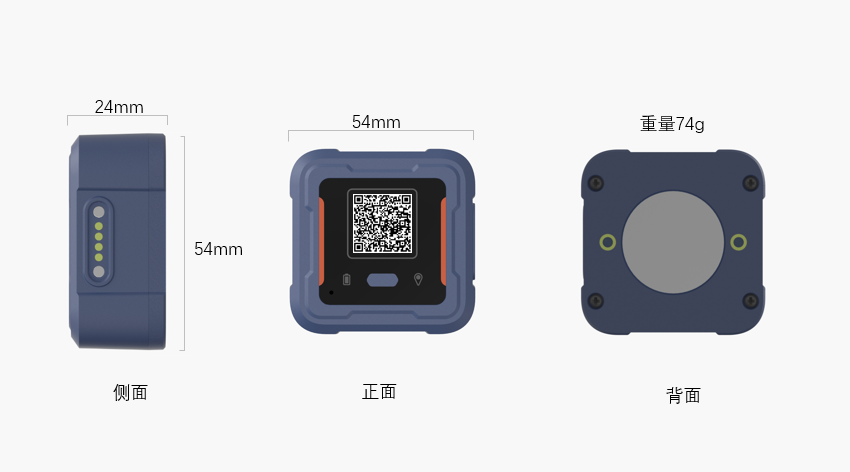

如图所示为我们的测距标签，该标签采用1800毫安时可充电锂电池供电，1赫兹频率可连续工作3个月以上，采用IP、六七防水防尘等级设计，标签背面带有强磁铁，可以直接吸附，固定在金属表面。
数据传输数据通讯方案包括：网线、串口、UWB数传、4G等，可根据项目情况选择通讯方式。
项目现场组图
|
